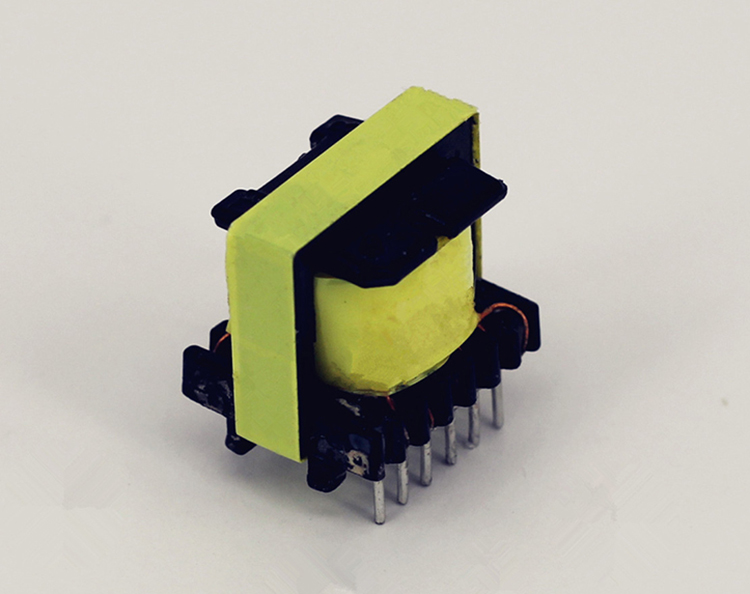

Diseño de transformador de alta frecuencia Principio-Ginbo Chuangbiao Electronics

Al diseñar un transformador de alta frecuencia, la inductancia de fuga y la capacitancia distribuida del transformador deben minimizarse, porque el transformador de alta frecuencia en la fuente de alimentación de conmutación transmite una señal de onda cuadrada de pulso de alta frecuencia. Durante el proceso transitorio de transmisión, la inductancia de fuga y la capacitancia distribuida causarán corriente de aumento y voltaje máximo, así como la oscilación superior, lo que dará como resultado una mayor pérdida. Por lo general, la inductancia de fuga del transformador se controla para que sea del 1% al 3% de la inductancia primaria.

Inductancia de fuga de la bobina primaria ---- La inductancia de fuga del transformador es causada por el acoplamiento incompleto del flujo magnético entre la bobina primaria y la bobina secundaria, entre capas y entre giros.

Capacitancia distribuida ---- La capacitancia formada entre los giros de los devanados del transformador, entre las capas superior e inferior del mismo devanado, entre diferentes devanados, y entre el devanado y la capa de blindaje se llama capacitancia distribuida.

El devanado primario: el devanado primario debe colocarse en la capa más interna, de modo que la longitud del cable utilizada en cada giro del transformador del devanado primario puede ser lo más corto posible, minimizando así el cable utilizado en todo el devanado, lo que reduce efectivamente la capacitancia distribuida del devanado primario en sí.

Devanado secundario: después de que se enrolla el devanado primario, agregue (3 a 5) capas de acolchado de aislamiento antes de devolver el devanado secundario. Esto puede reducir la capacitancia del condensador distribuido entre el devanado primario y el devanado secundario, y también aumentar la resistencia de aislamiento entre los devanados primarios y secundarios, cumpliendo los requisitos de aislamiento de voltaje de soporte.

El devanado de sesgo ---- Si el devanado de sesgo se enrolla entre el primario y el secundario, o en la capa más externa, está relacionado con si el ajuste de la fuente de alimentación de conmutación se basa en el voltaje secundario o el voltaje primario.
