¿Qué precauciones se deben tomar durante la instalación y uso de transformadores tipo pin de baja frecuencia?

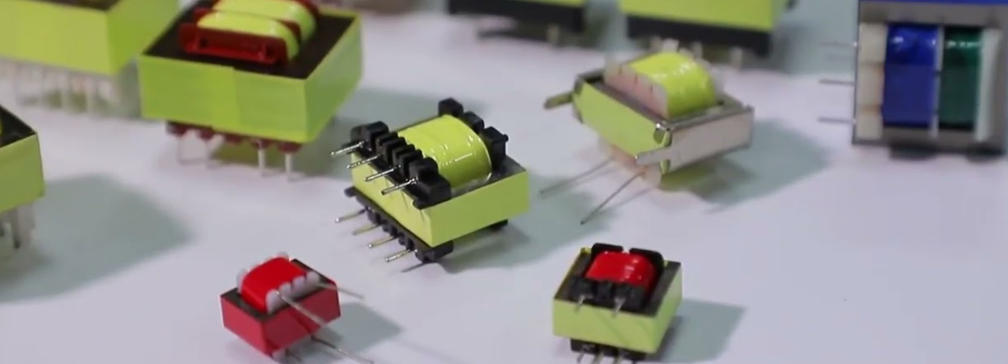

Low-frequency pin-type transformers Se utilizan ampliamente en equipos de suministro de energía, control industrial, electrónica de potencia, electrodomésticos e instrumentación. Se utilizan principalmente para conversión de voltaje, aislamiento eléctrico y suministro de energía estable. Debido a que los transformadores tipo clavija de baja frecuencia normalmente funcionan en entornos de energía de 50 Hz o 60 Hz, tienen una potencia, tamaño y peso relativamente altos. Por lo tanto, se debe prestar especial atención a varios detalles durante la instalación y el uso para garantizar un funcionamiento seguro, estable y a largo plazo del equipo.

1. Precautions Before Installation
Antes de instalar un transformador tipo clavija de baja frecuencia, confirme que los parámetros técnicos del transformador coincidan con el entorno operativo y los requisitos del equipo. Parámetros como el voltaje nominal de entrada, el voltaje de salida, la potencia nominal y la frecuencia de operación deben ser consistentes con el diseño del circuito real. Una selección inadecuada puede provocar fácilmente una sobrecarga del transformador, un sobrecalentamiento grave o incluso daños.

En segundo lugar, verifique la apariencia del transformador tipo clavija de baja frecuencia para asegurarse de que esté intacto, que las clavijas estén limpias y seguras y que no haya deformaciones, holguras o daños en la capa de aislamiento. Si se encuentra alguna anomalía, evite la instalación y el uso directos. Además, confirme que la clase de aislamiento del transformador y la capacidad de tensión soportada cumplan con los estándares de seguridad eléctrica, lo cual es especialmente importante en aplicaciones industriales o de alta demanda.

2. Puntos clave para la instalación correcta de transformadores tipo clavija de baja frecuencia
Durante la instalación, el método de fijación es crucial. Los transformadores tipo clavija de baja frecuencia generalmente se instalan soldando o conectando las clavijas a una placa PCB. Debido a su peso relativamente grande, se recomienda reservar suficiente área de soporte en el diseño de la PCB y, si es necesario, utilizar tornillos, soportes o adhesivo para la fijación para evitar la fatiga de la unión soldada causada por vibraciones o impactos prolongados.

Al soldar, asegúrese de que las clavijas estén en pleno contacto con las almohadillas de soldadura y que las uniones de soldadura estén completas y seguras, evitando uniones de soldadura fría o conexiones deficientes. La temperatura y el tiempo de soldadura deben controlarse adecuadamente para evitar daños a la estructura interna del transformador o a los materiales aislantes debido al sobrecalentamiento. Al mismo tiempo, se debe mantener suficiente espacio eléctrico entre los pasadores para evitar cortocircuitos o riesgos de fuga debido a un espacio insuficiente.
La elección del lugar de instalación también es muy importante. Los transformadores tipo clavija de baja frecuencia generan una cierta cantidad de calor durante el funcionamiento, por lo que deben mantenerse alejados de componentes sensibles a la temperatura. Un diseño razonable no sólo ayuda a la disipación del calor sino que también reduce la interferencia electromagnética en los circuitos circundantes.

3. Precauciones al utilizar transformadores tipo pin de baja frecuencia
En el uso práctico, la adaptación de carga es crucial para garantizar el funcionamiento estable de los transformadores tipo pin de baja frecuencia. Evite el funcionamiento con sobrecarga prolongada, ya que esto puede provocar un sobrecalentamiento del núcleo, envejecimiento del aislamiento de la bobina y una vida útil más corta. Se recomienda reservar un cierto margen de potencia para hacer frente a fluctuaciones instantáneas de corriente o cambios de carga.

La estabilidad del voltaje de la fuente de alimentación es igualmente importante. Un voltaje de entrada demasiado alto o demasiado bajo afectará el rendimiento de salida y la seguridad del transformador. El funcionamiento prolongado bajo condiciones de voltaje anormales puede provocar un voltaje de salida inestable o incluso dañar los circuitos posteriores.

Durante el funcionamiento, preste atención al aumento de temperatura del transformador. Si se detecta un calentamiento anormal, ruidos inusuales o olor a quemado, desconecte inmediatamente la alimentación e inspeccione el transformador. Estos fenómenos suelen ser signos de sobrecarga, cortocircuito o falla interna, y el uso continuo representa un riesgo importante para la seguridad.

4. Interferencia electromagnética y protección de seguridad
Los transformadores tipo clavija de baja frecuencia generan un cierto campo electromagnético durante el funcionamiento, que puede afectar los circuitos sensibles circundantes. Para reducir las interferencias, se deben utilizar disposiciones de cableado razonables en el diseño y, si es necesario, se deben agregar medidas de blindaje o circuitos de filtrado. Un buen diseño de conexión a tierra también ayuda a mejorar la seguridad eléctrica y las capacidades antiinterferencias del sistema.

En aplicaciones que implican contacto persona-máquina o altos requisitos de seguridad, se debe prestar especial atención al rendimiento del aislamiento eléctrico. Asegúrese de que los devanados primario y secundario del transformador tipo pin de baja frecuencia tengan suficiente distancia de aislamiento y capacidad de resistencia al voltaje para evitar riesgos de fugas.

5. Daily Maintenance and Inspection Suggestions
Aunque los transformadores de clavija de baja frecuencia tienen una estructura relativamente estable, sigue siendo muy necesaria una inspección periódica. Se recomienda comprobar periódicamente si las uniones de soldadura son firmes, si los pines están oxidados y si el material aislante está envejeciendo. Si se encuentra alguna anomalía, se debe reemplazar o reparar de inmediato.

Al mismo tiempo, mantenga limpio el interior del equipo, evitando la acumulación prolongada de polvo y aceite en la superficie del transformador. Esto ayuda con la disipación del calor y reduce la tasa de fallas. Cuando se utiliza en ambientes de alta temperatura o alta humedad, la frecuencia de inspección debe aumentarse para garantizar el funcionamiento confiable a largo plazo del transformador.

La instalación y el uso de transformadores tipo pin de baja frecuencia no son complicados, pero requieren atención al detalle. Desde la selección y la instalación hasta el uso y mantenimiento diario, cada aspecto afecta directamente su rendimiento y vida útil. Solo si se cumplen estrictamente los procedimientos operativos estándar, los transformadores tipo aguja de baja frecuencia pueden realizar de manera confiable la conversión de voltaje y el aislamiento eléctrico, brindando soporte seguro y confiable para todo el sistema de suministro de energía.
