La guía completa de transformadores: tipos, clasificaciones y aplicaciones

un transformador electrico Es un dispositivo electromagnético estático que transfiere energía eléctrica entre circuitos mediante inducción electromagnética. Su clasificación, expresada en voltios amperios (VA) o kilovoltios amperios (kVA), indica la carga máxima que puede soportar de forma continua sin sobrecalentarse. Comprender cómo se clasifican los transformadores, qué tipos existen y cuál se adapta a su aplicación es esencial para un diseño de sistemas de energía seguro y eficiente.

¿Cómo se clasifica un transformador?

Los transformadores están clasificados en voltamperios (VA) o kilovoltamperios (kVA) , no vatios, porque la clasificación debe tener en cuenta cargas resistivas y reactivas, independientemente del factor de potencia. La clasificación refleja el producto del voltaje nominal del transformador y la corriente nominal en el lado primario o secundario.

Los parámetros clave en la placa de identificación de un transformador incluyen:

• clasificación kVA – Capacidad de potencia aparente total (por ejemplo, 50 kVA, 500 kVA)
• Tensiones primarias y secundarias. – Niveles de voltaje de entrada y salida (por ejemplo, 11.000 V/400 V)
• Frecuencia – Normalmente 50 Hz o 60 Hz
• Impedancia (%Z) – Afecta a la corriente de cortocircuito; Los valores comunes oscilan entre el 4% y el 6%.
• clase de enfriamiento – ONAN (aceite natural aire natural), ONAF, OFAF, etc. para unidades de gran tamaño; AN o AA para tipo seco
• Clase de aislamiento – Clasificación de temperatura como Clase B (130 °C), Clase F (155 °C) o Clase H (180 °C)

Por ejemplo, un Transformador de 100 kVA a 400V El secundario puede suministrar una corriente máxima de 144,3 A (100.000 ÷ 400 × √3 para trifásico). Exceder esto continuamente causa degradación del aislamiento y eventual falla.

Transformadores elevadores versus transformadores reductores

La clasificación más fundamental de los transformadores eléctricos es según la dirección de conversión de voltaje.

Transformador elevador

Un transformador elevador aumenta el voltaje del primario al secundario. El devanado secundario tiene más vueltas que el primario. Por ejemplo, un generador que produce 11 kV puede alimentar un transformador elevador para generar 400 kV para transmisión a larga distancia, reduciendo la corriente y, por lo tanto, las pérdidas resistivas (P = I²R) en un factor de más de 1000. Las centrales eléctricas utilizan universalmente transformadores elevadores en su etapa de salida.

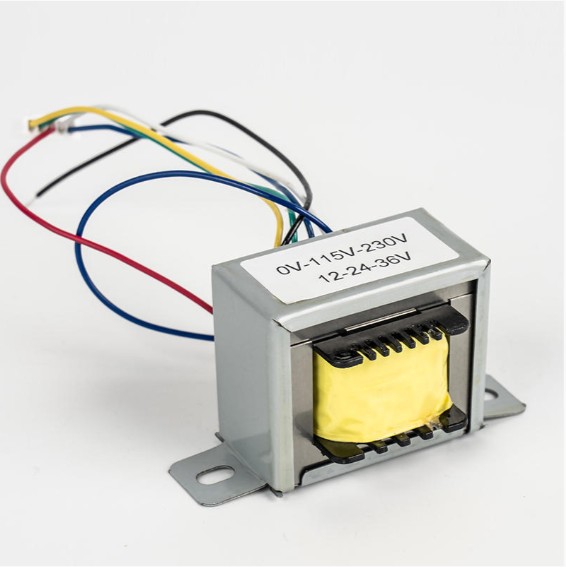

Transformador reductor

Un transformador reductor reduce el voltaje para un consumo seguro del usuario final. Las subestaciones de distribución bajan de 33 kV o 11 kV a 400V/230V para suministro residencial y comercial. Las unidades reductoras más pequeñas (por ejemplo, de 240 V a 12 V) alimentan iluminación de bajo voltaje, timbres y sistemas de control de HVAC.

Ambos tipos siguen el mismo principio de relación de espiras: V₁/V₂ = N₁/N₂, donde V es el voltaje y N es el número de vueltas del devanado.

Diferentes tipos de transformadores y sus aplicaciones

Los transformadores están diseñados de muchas formas, cada una optimizada para requisitos de rendimiento, entornos y niveles de potencia específicos. A continuación se muestran los tipos más importantes.

Transformador de potencia

Los transformadores de potencia operan en redes de transmisión en tensiones superiores a 33 kV y clasificaciones típicamente de 100 MVA a más de 1000 MVA. Están diseñados para un funcionamiento casi continuo a plena carga y priorizan las bajas pérdidas por encima de todos los demás factores. La refrigeración por baño de aceite (ONAN/ONAF) es estándar. Su eficiencia comúnmente excede 99% , lo que hace que incluso una mejora del 0,1% sea significativa a escala de red.

Ningbo Chuangbiao Electronic Technology Co., Ltd. aplica tecnología de transformadores de baja frecuencia dentro de la infraestructura del sistema eléctrico, lo que garantiza una transmisión de energía eficiente y reduce las pérdidas en las líneas para garantizar un funcionamiento estable de la red.

Transformador de distribución

Los transformadores de distribución reducen el voltaje desde voltaje medio (normalmente 11 kV o 33 kV) a bajo voltaje (400 V/230 V) en el punto de entrega. Operan con cargas variables y están clasificados desde 25 kVA a 2.500 kVA . Tanto las variantes de tipo aceite como las de tipo seco (resina fundida) son comunes, y el tipo seco se prefiere en interiores debido a la seguridad contra incendios.

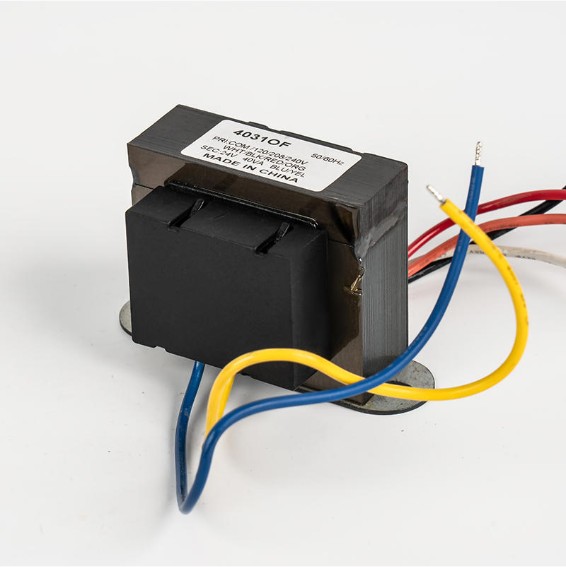

Transformador de aire acondicionado

un air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive compresores, motores de ventiladores y tableros de control . En un aire acondicionado de sistema dividido, los transformadores del tablero de control generalmente emiten 24 VCA para los circuitos del termostato. Las unidades comerciales de HVAC más grandes pueden usar transformadores con una clasificación de 40 a 150 VA para la energía de control.

En los aires acondicionados de tipo inversor, el transformador funciona como parte de la cadena de conversión AC-DC-AC. El diseño eficiente del transformador impacta directamente en la calificación energética de la unidad (EER/COP). Los transformadores de baja frecuencia de Chuangbiao cumplen precisamente esta función en los equipos de refrigeración: convertir energía de CA en CC adecuada para accionar compresores y motores de ventiladores, logrando una refrigeración o calefacción eficiente.

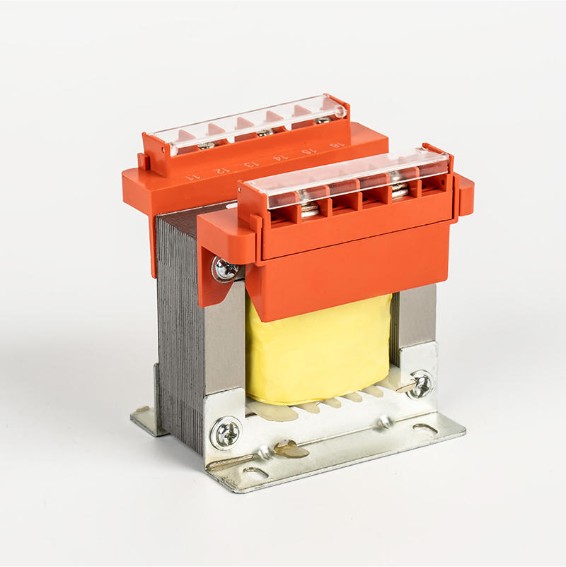

Transformador de aislamiento

un isolation transformer has a Relación de vueltas 1:1 —Su propósito principal no es la conversión de voltaje sino el aislamiento galvánico entre circuitos. Esto rompe los bucles de tierra, suprime el ruido de modo común y proporciona seguridad al personal en entornos como hospitales, laboratorios y centros de datos.

Especificaciones clave a tener en cuenta:

• voltaje de aislamiento : Normalmente de 1500 V a 4000 V entre devanados
• corriente de fuga : Las unidades de grado médico deben mantener las fugas por debajo de 500 µA (IEC 60601)
• Devanados blindados : El blindaje Faraday reduce aún más el acoplamiento capacitivo en componentes electrónicos sensibles

En la automatización industrial, los transformadores de aislamiento protegen los PLC y los sensores de transitorios de alto voltaje en la línea eléctrica.

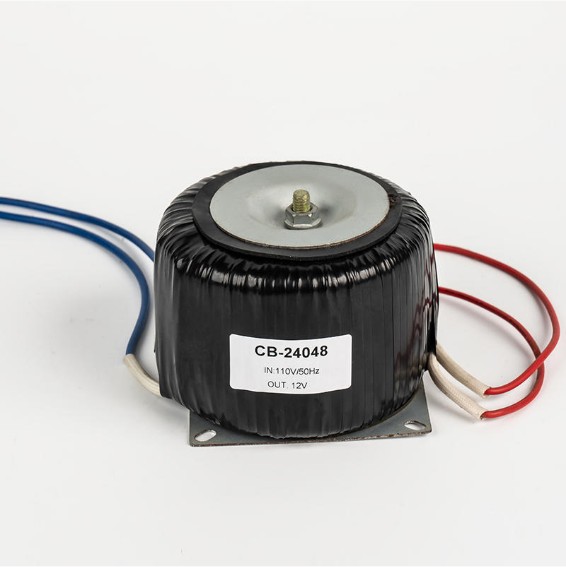

Transformador toroidal

Un transformador toroidal utiliza un núcleo magnético en forma de rosquilla (toroidal) en lugar de una pila de laminado E-I convencional. La trayectoria continua del núcleo elimina los espacios de aire, proporcionando:

• Hasta 95-98% de eficiencia , frente a ~85-90 % para diseños de núcleo EI comparables
• Baja interferencia electromagnética (EMI) – el campo magnético parásito suele ser entre 8 y 10 veces menor que el de los transformadores con núcleo EI
• Compacto y ligero – hasta un 50% más pequeño y liviano que los diseños EI equivalentes
• Bajas pérdidas sin carga y ruido audible.

Los transformadores toroidales se utilizan ampliamente en equipos de audio, instrumentos médicos, paneles de control industrial y fuentes de alimentación premium donde el espacio y la EMI son limitaciones críticas. Su principal limitación es un mayor coste por VA en comparación con los diseños laminados convencionales y la susceptibilidad a que la compensación de CC provoque la saturación del núcleo.

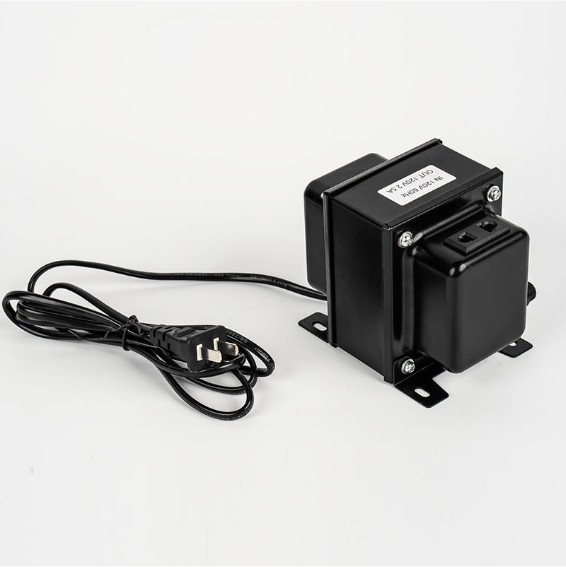

Autotransformador

un auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it más compacto y más barato —Útil cuando se necesita un ajuste de voltaje modesto, como la conversión de 220 V a 110 V o el arranque suave del motor. Sin embargo, no proporciona aislamiento galvánico, lo que lo hace inadecuado cuando se requiere aislamiento de seguridad.

Transformador de instrumentos (CT y PT)

Los transformadores de corriente (CT) y los transformadores de potencial/tensión (PT/VT) se utilizan para medición y protección , no entrega de energía. Un CT con clasificación de 1000:5 A reduce la corriente para una medición segura. Un PT con clasificación de 11.000:110 V permite que los voltímetros y relés funcionen a niveles de instrumentos estándar. Las clases de precisión varían de 0,1 a 3 para medición y 5P o 10P para protección.

Tipos de transformadores de un vistazo

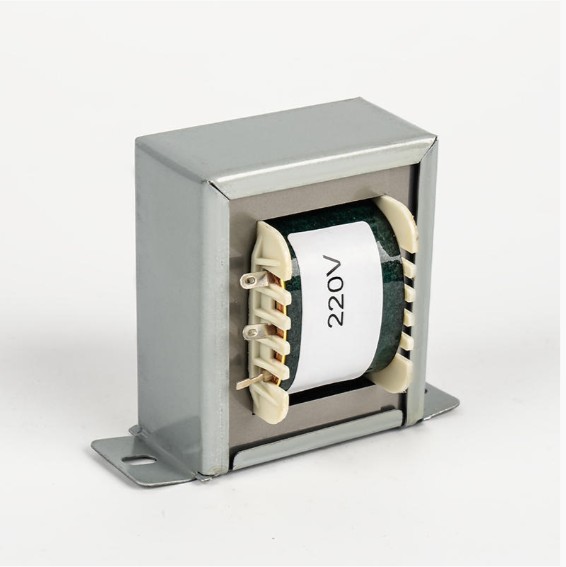

Transformadores de baja frecuencia en aplicaciones industriales y de nuevas energías

Los transformadores de baja frecuencia (que funcionan a una frecuencia de red de 50 o 60 Hz) siguen siendo la columna vertebral de los sistemas de energía industriales debido a su robustez, alta eficiencia y capacidad para manejar grandes niveles de potencia de manera confiable. A diferencia de los transformadores de conmutación de alta frecuencia, los diseños de baja frecuencia son inherentemente más duraderos y se adaptan mejor a entornos hostiles.

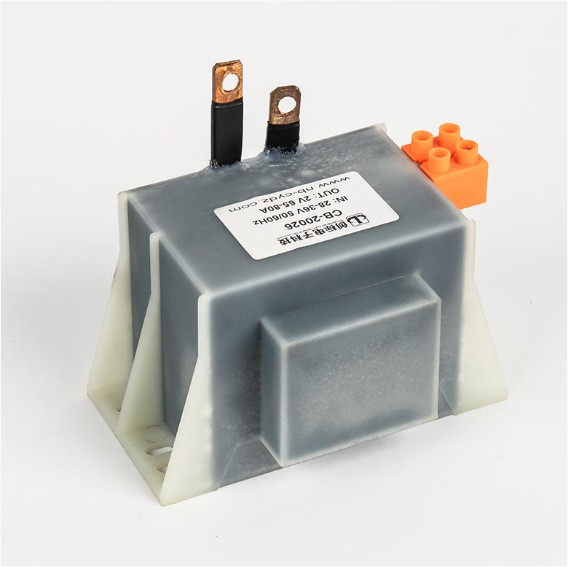

Control y Automatización Industrial

En los sistemas de automatización industrial, los transformadores de baja frecuencia sirven como componentes centrales en el control de energía, realizando la conversión de CA a CC y accionando motores y actuadores. En soldadores eléctricos, proporcionan voltaje y corriente de soldadura estables —crítico para una calidad de soldadura constante. Los reguladores y estabilizadores de voltaje también dependen de transformadores de baja frecuencia para mantener tolerancias de salida estrictas bajo cargas fluctuantes.

Inversores Fotovoltaicos y Almacenamiento de Energía

A medida que la energía renovable crece a nivel mundial, los transformadores de baja frecuencia se han vuelto indispensables en los inversores fotovoltaicos (PV). en un sistema fotovoltaico conectado a la red , el transformador convierte la CC de los paneles solares en CA compatible con la red, aumentando el voltaje hasta los niveles de la red y al mismo tiempo proporcionando un aislamiento galvánico esencial, un requisito reglamentario en muchos países. Los transformadores inversores fotovoltaicos típicos funcionan con eficiencias del 97% al 98,5%.

En los sistemas de almacenamiento de energía en baterías (BESS), los transformadores manejan el flujo de energía bidireccional: cargan la batería desde la red (CA a CC) y la descargan de regreso a la red o a las cargas (CC a CA). Su confiabilidad en esta función cíclica determina directamente el tiempo de actividad del sistema y la eficiencia de ida y vuelta.

Ningbo Chuangbiao Electronic Technology Co., Ltd. desarrolla transformadores de baja frecuencia optimizados con precisión para estas nuevas aplicaciones energéticas, combinando alta eficiencia con la estabilidad térmica necesaria para el funcionamiento continuo en entornos fotovoltaicos y de almacenamiento.

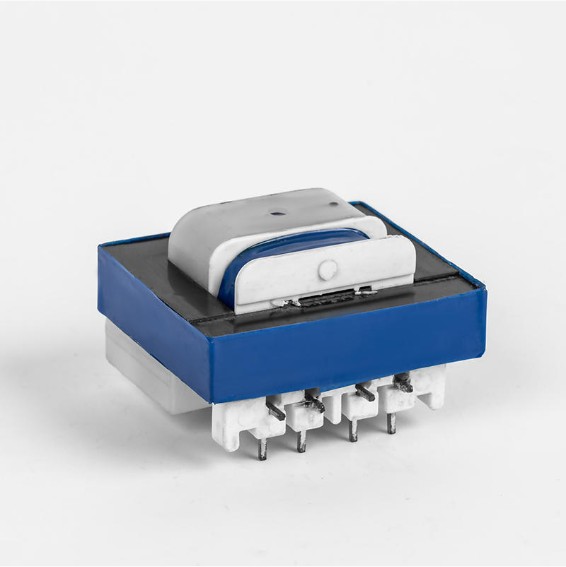

Iluminación y electrodomésticos

Los transformadores de baja frecuencia en aplicaciones de iluminación regulan el voltaje para controlar el brillo y la consistencia del color. En los electrodomésticos, garantizan un suministro estable a pesar de las fluctuaciones de la red eléctrica, protegiendo los componentes electrónicos sensibles de caídas o sobretensiones que podrían acortar la vida útil del equipo o causar fallas operativas.

Cómo elegir el transformador adecuado para su aplicación

Seleccionar el tipo o clasificación de transformador incorrecto provoca sobrecalentamiento, fallas prematuras o riesgos de seguridad. Considere estos factores:

1. Tipo de carga y factor de potencia. – Las cargas inductivas (motores, soldadoras) tienen factores de potencia más bajos; dimensione los kVA en consecuencia, generalmente agregando un margen de 20 a 25 %.
2. Requisitos de voltaje – Confirme los voltajes de entrada (primario) y de salida (secundario), y si es necesario aumentar o disminuir.
3. Requisito de aislamiento – Si se necesita aislamiento galvánico por seguridad o rechazo de ruido, utilice un aislamiento o un transformador estándar de dos devanados, no un autotransformador.
4. Limitaciones físicas – Cuando el espacio y la EMI sean críticos (por ejemplo, amplificadores de audio, dispositivos médicos), elija diseños toroidales.
5. Medio ambiente – Interior tipo seco (resina fundida) para espacios confinados; Refrigerados por aceite para subestaciones exteriores o instalaciones de alta capacidad.
6. Eficiencia y costos operativos – Para transformadores que funcionan 24 horas al día, 7 días a la semana, un 1% de mejora en la eficiencia en una unidad de 100 kVA ahorra aproximadamente 876 kWh por año, una cantidad significativa durante una vida útil de 20 años.

Verifique siempre el cumplimiento de las normas aplicables: IEC 60076 (transformadores de potencia), IEC 61558 (transformadores de seguridad) o serie IEEE C57 para aplicaciones de América del Norte.
