Cómo funcionan los transformadores: tipos, estructura, aplicaciones y limitaciones

¿Qué son? Transformadores ?

Un transformador es un dispositivo eléctrico que transfiere energía entre dos o más circuitos mediante inducción electromagnética, permitiendo Conversión de voltaje, regulación de corriente y aislamiento eléctrico. sin ninguna conexión eléctrica directa. En esencia, un transformador consta de dos o más bobinas de alambre (devanados) enrolladas alrededor de un núcleo magnético compartido. Cuando la corriente alterna fluye a través del devanado primario, genera un campo magnético cambiante que induce un voltaje en el devanado secundario; esta es la Ley de Inducción Electromagnética de Faraday en acción.

Los transformadores se clasifican ampliamente según su frecuencia de funcionamiento en dos tipos principales: transformadores de baja frecuencia (normalmente funciona a 50–60 Hz) y transformadores de alta frecuencia (operando desde unos pocos kHz hasta varios MHz). Ambos tipos son indispensables en sistemas de energía, equipos industriales, electrónica de consumo e infraestructura de energía renovable.

Contexto histórico: cómo llegaron los transformadores a impulsar el mundo

El transformador fue demostrado por primera vez en 1831 por Michael Faraday, quien descubrió la inducción electromagnética. El práctico transformador tal como lo conocemos hoy fue desarrollado en la década de 1880 por ingenieros como Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. y el equipo de Westinghouse. La "guerra de las corrientes" entre el sistema de CC de Edison y el sistema de CA de Tesla/Westinghouse la ganó decisivamente la CA, en gran parte porque los transformadores podían aumentar el voltaje para la transmisión a larga distancia y luego bajarlo para un uso doméstico seguro, algo que la tecnología de CC en ese momento no podía lograr de manera eficiente.

A principios del siglo XX, los transformadores formaban la columna vertebral de las redes eléctricas de todo el mundo. Hoy en día, desde pequeños transformadores con núcleo de ferrita dentro del cargador de un teléfono inteligente hasta enormes 1.000 unidades MVA En las subestaciones de la red nacional, la tecnología de transformadores sustenta prácticamente toda la infraestructura eléctrica moderna.

Conceptos básicos del transformador: voltaje, relación de vueltas y eficiencia

El funcionamiento fundamental de un transformador se rige por la relación de vueltas: la relación entre el número de vueltas en el devanado primario (N₁) y el devanado secundario (N₂):

• transformador elevador : N₂ > N₁ → El voltaje secundario es mayor que el voltaje primario (por ejemplo, la producción de la planta de energía aumentó a 400 kV para transmisión de larga distancia)

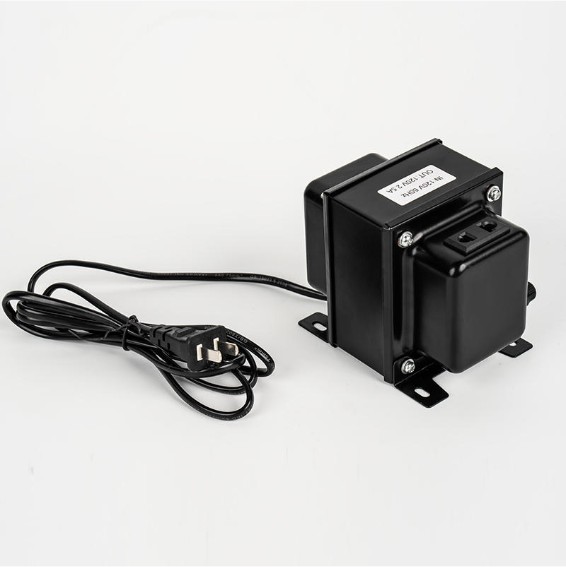

• Transformador reductor : N₂ < N₁ → El voltaje secundario es menor que el voltaje primario (por ejemplo, la distribución de 11 kV se redujo a 230 V para hogares)
• transformador de aislamiento : N₁ = N₂ → Mismo voltaje en ambos lados, utilizado para seguridad eléctrica y aislamiento acústico

La relación de voltaje es: V₁/V₂ = N₁/N₂. En consecuencia, la corriente se transforma inversamente: I₁/I₂ = N₂/N₁. Los transformadores de potencia modernos logran eficiencias del 95% al 99,5% , lo que las convierte en una de las máquinas eléctricas más eficientes jamás construidas. Las pérdidas surgen de dos fuentes: pérdidas en el cobre (calentamiento I²R en los devanados) y pérdidas en el núcleo (histéresis y pérdidas por corrientes parásitas en el núcleo magnético).

Estructura del transformador: componentes centrales explicados

Comprender cómo funciona un transformador requiere conocer sus componentes estructurales clave:

Núcleo magnético

El núcleo canaliza el flujo magnético entre los devanados. Los transformadores de baja frecuencia utilizan núcleos de acero al silicio laminado (láminas de 0,25 a 0,5 mm de espesor) para minimizar las pérdidas por corrientes parásitas a 50/60 Hz. Los transformadores de alta frecuencia utilizan núcleos de ferrita o núcleos de hierro en polvo, que tienen menores pérdidas en el núcleo en frecuencias kHz-MHz. La geometría del núcleo varía: las formas comunes incluyen núcleos E-I, núcleos toroidales y núcleos U-I, cada uno con ventajas específicas en eficiencia de flujo, facilidad de bobinado y blindaje EMI.

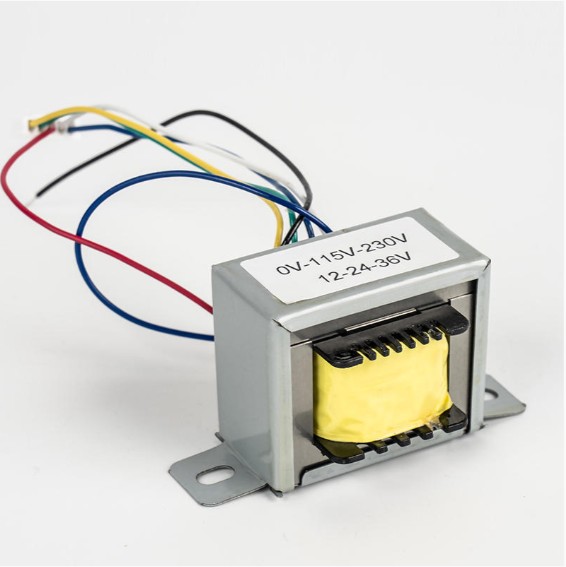

Devanados primarios y secundarios

Los devanados son bobinas de alambre de cobre aislado (o, a veces, de aluminio) enrollado alrededor del núcleo. El devanado primario recibe energía CA de entrada; el secundario entrega potencia de salida. Los diseños de devanados múltiples pueden proporcionar múltiples voltajes de salida simultáneamente. La clase de aislamiento (A, B, F, H) determina la temperatura máxima permitida. El aislamiento clase H tolera hasta 180°C , adecuado para transformadores industriales de alta carga.

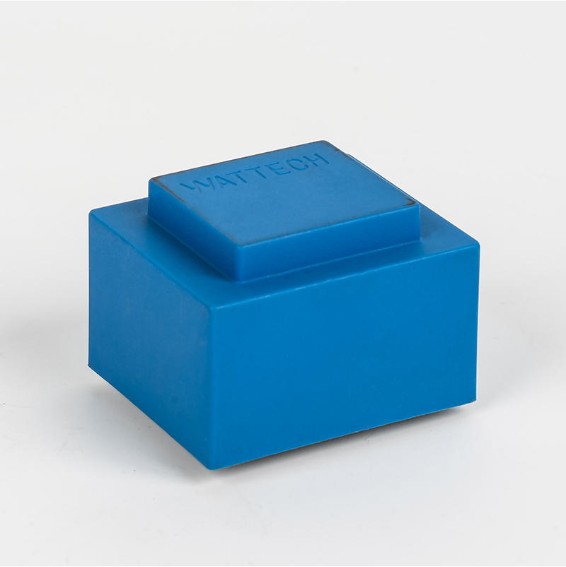

Sistemas de aislamiento y refrigeración

Los transformadores de potencia grandes se sumergen en aceite mineral o fluido de éster sintético para aislarlos y disipar el calor. Los transformadores de tipo seco más pequeños utilizan refrigeración por aire o encapsulación de resina (transformadores de resina fundida). Las unidades enfriadas por aceite pueden implementar sistemas de refrigeración forzada por aire y aceite (OFAF) para manejar clasificaciones de hasta 1000 MVA y más .

Cómo funcionan los transformadores: proceso electromagnético paso a paso

1. Se aplica voltaje de CA al devanado primario, impulsando corriente alterna a través de él.
2. Esta corriente alterna crea un flujo magnético variable en el tiempo en el núcleo, proporcional al voltaje aplicado e inversamente proporcional a la frecuencia y el número de vueltas (Ley de Faraday: V = N × dΦ/dt).
3. El flujo magnético se canaliza eficientemente a través del núcleo hasta el devanado secundario.
4. El flujo cambiante induce una EMF (fuerza electromotriz) en el devanado secundario (el voltaje de salida) determinada por la relación de vueltas.
5. Cuando se conecta una carga al secundario, la corriente fluye y el transformador ajusta automáticamente su corriente primaria para mantener el equilibrio energético (menos pérdidas).

Este proceso es completamente pasivo (no hay piezas móviles ni conmutación activa en un transformador convencional), razón por la cual los transformadores ofrecen una confiabilidad excepcional y una larga vida útil operativa, a menudo 25-40 años para transformadores de potencia en buen estado.

Transformador de baja frecuencia versus transformador de alta frecuencia

La distinción entre transformadores de baja y alta frecuencia va más allá de la simple frecuencia de operación: afecta el material del núcleo, el tamaño físico, el perfil de eficiencia y la idoneidad de la aplicación.

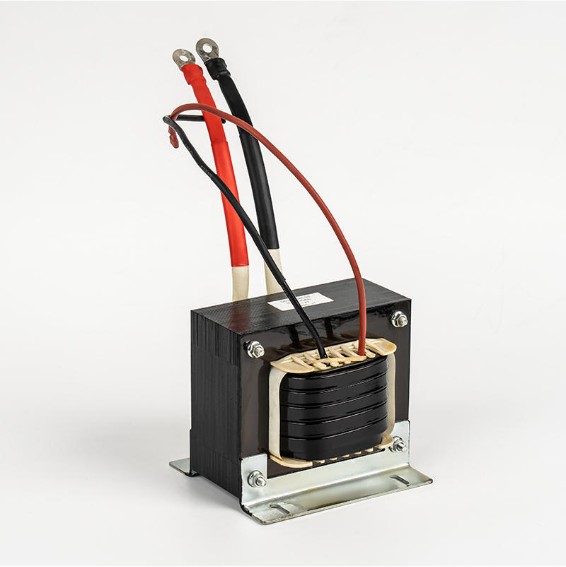

Transformador de baja frecuencia: fortalezas y casos de uso

Los transformadores de baja frecuencia funcionan directamente con la alimentación de CA de la red pública (50 o 60 Hz) y son reconocidos por su confiabilidad, calidad del aislamiento eléctrico y capacidad para manejar altas sobrecorrientes . Son los caballos de batalla de la distribución de energía, la automatización industrial, la soldadura eléctrica y los sistemas de energía renovable. Un transformador de aislamiento de baja frecuencia de 100 kVA en un sistema de inversor solar, por ejemplo, no solo convierte CA derivada de CC en voltaje de red, sino que también proporciona aislamiento galvánico que protege tanto al inversor como a la red de corrientes de falla.

Ningbo Chuangbiao Electronic Technology Co., Ltd. ha construido su reputación en este ámbito. Como líder en la fabricación de transformadores de baja frecuencia, la empresa diseña productos para aplicaciones que abarcan reguladores de voltaje, soldadoras eléctricas, inversores fotovoltaicos, sistemas de almacenamiento de energía, HVAC y electrodomésticos. En los equipos de soldadura, sus transformadores ofrecen un voltaje de soldadura estable y una corriente crítica para una calidad de soldadura constante. En los inversores fotovoltaicos, sus unidades convierten la energía CC de los paneles solares en CA compatible con la red, al tiempo que proporcionan el aislamiento galvánico requerido por la mayoría de los códigos de red nacionales. En los sistemas de almacenamiento de energía en baterías, los transformadores bidireccionales de baja frecuencia manejan los ciclos de carga y descarga, mejorando la eficiencia general de la integración de energías renovables.

Transformador de alta frecuencia: fortalezas y casos de uso

Los transformadores de alta frecuencia son el componente habilitante en las fuentes de alimentación de modo conmutado (SMPS), donde la red de CA se rectifica primero a CC y luego se conmuta a alta frecuencia (normalmente 20 kHz-300 kHz) antes de alimentarse al transformador. Operar a una frecuencia más alta significa que el núcleo puede ser dramáticamente más pequeño para la misma potencia nominal. un Cargador de portátil de 65W el uso de transformación de alta frecuencia cabe en la palma de tu mano; un transformador equivalente de 50 Hz tendría el tamaño de un ladrillo. Los diseños de alta frecuencia son esenciales en fuentes de alimentación de telecomunicaciones, equipos de imágenes médicas, cargadores a bordo de vehículos eléctricos y controladores LED, donde la compacidad es fundamental.

Aplicaciones clave de transformadores en todas las industrias

Transmisión y Distribución de Energía

La energía eléctrica se genera en las centrales eléctricas a voltajes típicamente entre 11 kV y 25 kV. Los transformadores elevadores elevan esto a 220 kV, 400 kV o incluso 765 kV para transmisión de larga distancia, se reduce drásticamente las pérdidas resistivas (pérdida de potencia = I²R, por lo que duplicar el voltaje y reducir a la mitad la corriente reduce las pérdidas en un 75%). En el destino, los transformadores reductores reducen progresivamente la tensión a 33 kV, 11 kV y finalmente 230/400 V para los usuarios finales.

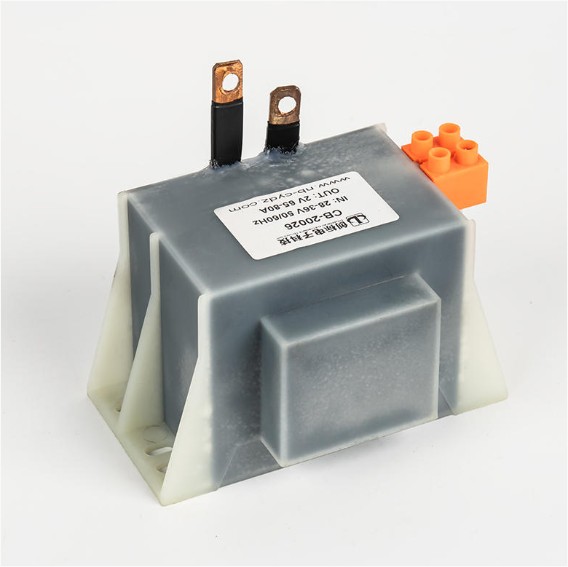

Soldadura y Fabricación Industrial

Los soldadores de arco eléctrico dependen de transformadores de baja frecuencia para convertir el voltaje de la red (230 V o 400 V) a los voltajes bajos (20 a 80 V) necesarios para los arcos de soldadura, mientras entregan corrientes muy altas, generalmente 100–500 A o más . La inductancia de fuga inherente del transformador proporciona una característica limitadora de corriente natural que estabiliza el arco de soldadura, lo cual es esencial para una calidad de soldadura constante en la fabricación industrial.

Energías Renovables: Inversores Fotovoltaicos y Almacenamiento de Energía

En los sistemas fotovoltaicos (PV), los transformadores de baja frecuencia dentro de cadenas o inversores centrales convierten la CC procesada de los paneles solares en CA compatible con la red, al tiempo que proporcionan el aislamiento galvánico requerido por muchos estándares de red. En los sistemas de almacenamiento de energía de baterías (BESS), los transformadores bidireccionales manejan ciclos de carga (CA → CC) y descarga (CC → CA). La capacidad solar instalada mundial superó los 1,6 TW en 2024 , lo que representa una demanda enorme y creciente de tecnología de transformadores confiable en este sector.

Electrodomésticos e Iluminación

Los transformadores de los acondicionadores de aire convierten CA en CC para accionamientos de compresores y motores de ventiladores de velocidad variable. En los sistemas de iluminación, los transformadores, incluidos balastros electrónicos con transformadores de alta frecuencia, regulan el voltaje y la corriente de las luminarias fluorescentes y LED. Los transformadores de aislamiento de baja frecuencia en sistemas HVAC y de refrigeración protegen los componentes electrónicos de control sensibles de las perturbaciones en las líneas eléctricas, garantizando un funcionamiento estable y eficiente de refrigeración o calefacción en diferentes condiciones de la red.

Inconvenientes y limitaciones del transformador

A pesar de sus ventajas, los transformadores tienen limitaciones reales que los ingenieros deben tener en cuenta durante el diseño del sistema:

• Funcionamiento solo con CA : Los transformadores convencionales sólo funcionan con corriente alterna. Los voltajes de CC no se pueden transformar sin antes invertirlos a CA, razón por la cual los sistemas basados ​​en CC requieren inversores o convertidores que incorporen transformadores de alta frecuencia.
• Tamaño y peso a baja frecuencia. : El funcionamiento a baja frecuencia exige núcleos más grandes y más devanados de cobre. Un transformador de 10 kVA y 50 Hz puede pesar entre 50 y 80 kg, lo que no resulta práctico en entornos portátiles o con espacio limitado.
• Pérdidas del núcleo sin carga : Las pérdidas por histéresis y corrientes parásitas ocurren siempre que el transformador está energizado, incluso con carga cero. Un transformador de distribución grande que funciona con una carga del 10 % todavía incurre en el 100 % de sus pérdidas sin carga, lo que reduce la eficiencia en redes con carga ligera.
• Sensibilidad a la distorsión armónica : Las cargas no lineales (VFD, rectificadores UPS, cargadores EV) inyectan corrientes armónicas en los devanados del transformador, provocando calentamiento adicional y envejecimiento acelerado. Sin diseños con clasificación de factor K, es posible que sea necesario instalar un transformador estándar. reducida al 50-70 % de la capacidad nominal bajo fuertes cargas armónicas.
• Corriente de irrupción en la energización : Cuando se encienden por primera vez, los transformadores pueden generar corrientes de irrupción de 8 a 12 veces la corriente nominal durante varios ciclos, lo que requiere relés de protección adecuadamente calibrados para evitar disparos inesperados.
• Preocupaciones ambientales (tipos llenos de aceite) : Los transformadores llenos de aceite mineral conllevan riesgos de incendio y derrames. Esto está impulsando la creciente adopción de diseños de fluidos de éster natural biodegradables y de tipo seco, especialmente para instalaciones interiores, subterráneas y ambientalmente sensibles.

Conclusión: elegir el transformador adecuado para su aplicación

Los transformadores, ya sean de baja o alta frecuencia, siguen siendo insustituibles en los sistemas eléctricos modernos. La elección correcta depende de sus requisitos operativos específicos:

• Si necesitas Alta potencia, aislamiento eléctrico robusto, tolerancia a sobretensiones y funcionamiento directo a frecuencia de red. — para distribución de energía, soldadura industrial, inversores solares, HVAC o almacenamiento de energía, un transformador de baja frecuencia es la opción adecuada.
• Si necesitas tamaño compacto, embalaje liviano e integración en circuitos de modo conmutado (para cargadores de portátiles, energía de telecomunicaciones, dispositivos médicos o cargadores de vehículos eléctricos a bordo), los transformadores de alta frecuencia son la solución óptima.

A medida que los sistemas energéticos evolucionan (impulsados ​​por la expansión de la generación renovable, el almacenamiento distribuido en baterías y la infraestructura de vehículos eléctricos), la demanda de transformadores de alto rendimiento se acelera. Los avances en materiales centrales amorfos y nanocristalinos, sistemas de aislamiento mejorados y monitoreo inteligente (transformadores habilitados para IoT con diagnósticos de carga, temperatura y estado en tiempo real) están llevando la eficiencia y la confiabilidad a nuevas alturas. Comprender cómo funcionan los transformadores no es meramente académico: es un conocimiento fundamental para diseñar, especificar y mantener los sistemas eléctricos que impulsan la industria moderna y la vida diaria.
