¿Qué hace un transformador?

La respuesta central

un transformador transfiere energía eléctrica entre dos o más circuitos mediante inducción electromagnética, cambiar los niveles de voltaje sin alterar la frecuencia . En términos prácticos, aumenta el voltaje para transmisión de larga distancia (por ejemplo, de 11 kV a 400 kV) o lo reduce para un uso final seguro (por ejemplo, de 240 V a 12 V para electrónica). Más allá de la conversión de voltaje, los transformadores también brindan aislamiento eléctrico, regulan la corriente y protegen los equipos contra sobretensiones.

Los transformadores modernos alcanzan eficiencias de 95% a 99% , lo que los convierte en uno de los dispositivos eléctricos más eficientes en uso. Ya sea en una subestación de servicios públicos que maneja cientos de megavatios o en una unidad compacta dentro de un cargador de teléfono, el principio subyacente (la ley de inducción electromagnética de Faraday) sigue siendo el mismo.

Tipos de transformadores y sus aplicaciones

Los transformadores se clasifican ampliamente por frecuencia de operación, construcción y aplicación. Comprender las distinciones ayuda a seleccionar la unidad adecuada para cualquier sistema determinado.

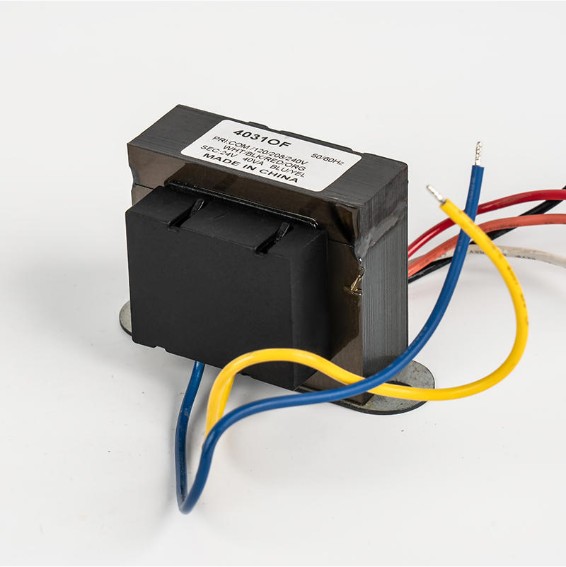

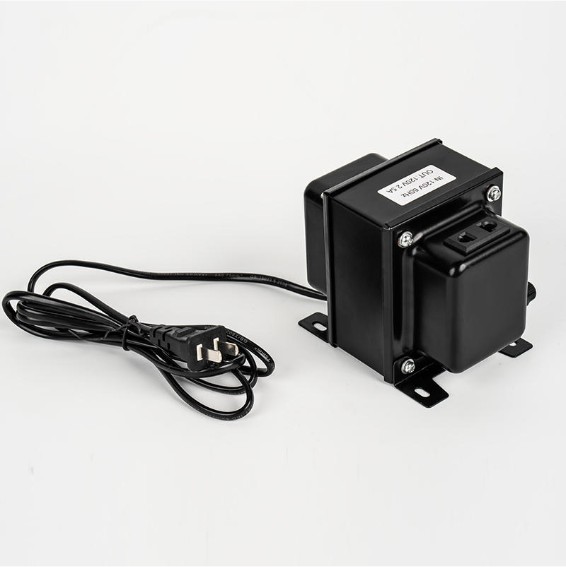

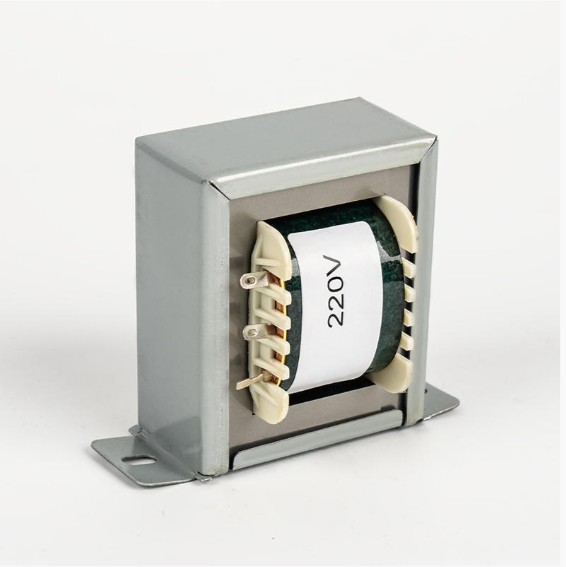

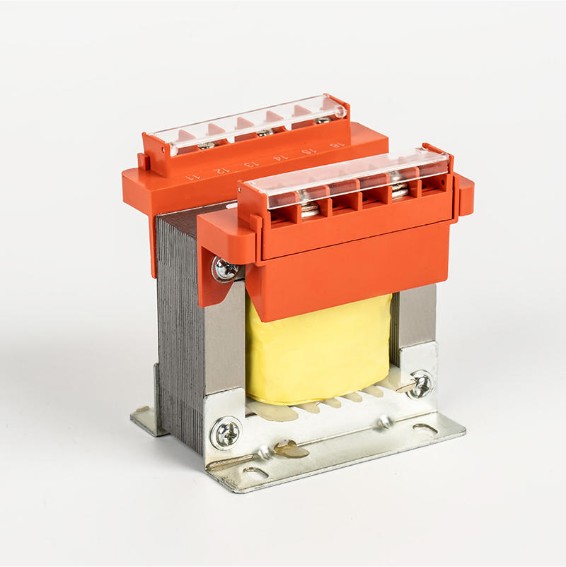

Transformadores de baja frecuencia

Los transformadores de baja frecuencia operan a la frecuencia estándar de la red eléctrica de 50Hz o 60Hz . Utilizan núcleos de acero laminado al silicio para minimizar las pérdidas por corrientes parásitas. Sus ventajas clave incluyen robustez, alta capacidad de manejo de energía y una larga vida útil, que a menudo supera los 25 años con un mantenimiento adecuado.

unpplications of low frequency transformers span a wide range of industries:

• Distribución de energía: Subestaciones de red que pasan del voltaje de transmisión al voltaje del consumidor
• Controles industriales: Reguladores de voltaje, estabilizadores y soldadores eléctricos que requieren una salida estable y de alta corriente.
• Iluminación y electrodomésticos: Sistemas de atenuación, variadores de compresores HVAC y unidades de refrigeración
• Nueva energía: Inversores fotovoltaicos (PV) que convierten la CC de paneles solares en CA compatible con la red y sistemas de almacenamiento de energía que gestionan los ciclos de carga/descarga.

Ningbo Chuangbiao Electronic Technology Co., Ltd. se especializa en transformadores de baja frecuencia diseñados para estos entornos exigentes y ofrece productos que garantizan una conversión de energía eficiente y una protección confiable en los sectores de energía, industria, iluminación, electrodomésticos y nuevas energías.

Transformadores de alta frecuencia

Los transformadores de alta frecuencia funcionan desde 20 kHz hasta varios MHz . Debido a que las pérdidas en los núcleos aumentan con la frecuencia en el caso de los núcleos de hierro, en su lugar utilizan núcleos de ferrita o de hierro en polvo. La principal ventaja es el tamaño: un transformador de alta frecuencia que maneje la misma potencia que una unidad de 50 Hz puede ser De 10 a 100 veces más pequeño y ligero .

Las aplicaciones típicas incluyen fuentes de alimentación de modo conmutado (SMPS), equipos de telecomunicaciones, dispositivos médicos y cargadores a bordo de vehículos eléctricos (EV).

Conexión del transformador de corriente: cómo funciona y por qué es importante

un current transformer (CT) is a measurement device that produces a reduced, proportional current in its secondary winding, allowing safe measurement of high-current circuits. Correct connection is critical for both accuracy and safety.

Procedimiento de conexión de CT estándar

1. Pase el conductor primario (la línea que se está midiendo) a través de la ventana CT o conéctelo a los terminales primarios (P1, P2).
2. Conecte los terminales secundarios (S1, S2) al instrumento de medición, generalmente un amperímetro o medidor de energía de 5 A o 1 A.
3. Nunca deje en circuito abierto el secundario de un CT energizado. unn open secondary can generate dangerously high voltages (potentially thousands of volts) due to the unimpeded magnetomotive force.
4. Observe las marcas de polaridad (convención de puntos o marcas P1/S1) para garantizar las relaciones de fase correctas para aplicaciones de relés de protección.
5. Conecte a tierra un terminal secundario según la práctica estándar (normalmente S2 o S1 conectado a tierra al chasis) para evitar riesgos de voltaje flotante.

Las relaciones CT comunes son 100:5, 200:5, 400:5 y 1000:5 A . La selección de una relación de TC de tamaño insuficiente provoca errores de saturación y medición; El sobredimensionamiento reduce la precisión con carga normal. Especifique siempre la clase de precisión del CT (por ejemplo, Clase 0,5 para medición, Clase 5P para protección) al realizar el pedido.

Transformador tipo pedestal: instalación y consideraciones clave

un pad mount transformer is a ground-level, tamper-resistant unit housed in a locked steel cabinet, connected to an underground distribution network. It is the standard solution for suburban and commercial areas where aerial lines are impractical or undesirable.

Las calificaciones típicas varían desde 25 kVA a 2.500 kVA , con tensiones primarias de 4 kV a 35 kV y tensiones secundarias de 120/240 V (monofásicas) o 208Y/120 V a 480Y/277 V (trifásicas).

Requisitos clave de instalación

• Plataforma de hormigón: Debe estar nivelado, estructuralmente clasificado y dimensionado según las especificaciones del fabricante (normalmente se extiende de 3 a 6 pulgadas más allá del espacio del gabinete).
• Liquidación: Mínimo 3 pies de espacio despejado para trabajar en el lado de alto voltaje; Distancia de 10 pies desde los edificios según las pautas de NEC.
• Enrutamiento de cables: Los cables subterráneos entran a través de manguitos de conducto sellados contra la humedad y los roedores.
• Puesta a tierra: El gabinete y el neutro deben estar conectados a una varilla de tierra que cumpla con los requisitos locales de resistencia del suelo (normalmente <25 Ω).
• Contención de aceite: Muchas jurisdicciones requieren una berma de contención secundaria o una almohadilla absorbente debajo de las unidades llenas de aceite para evitar la contaminación del suelo.

Transformador y subestación: cómo funcionan juntos

un substation is a facility that switches, transforms, and regulates electrical power. Transformers are its central components, performing the actual voltage conversion between transmission and distribution levels.

un typical utility substation workflow looks like this:

1. Entrada de línea de transmisión: La energía llega a 115 kV, 230 kV o 500 kV desde la planta generadora.
2. Transformador reductor: un large power transformer reduces voltage to 12.47 kV, 13.8 kV, or 34.5 kV for primary distribution.
3. Aparamenta y protección: Los disyuntores, los interruptores de desconexión y los relés de protección aíslan las fallas en milisegundos.
4. Transformadores de distribución: Las unidades montadas en postes o tipo pedestal reducen aún más el voltaje a 120/240 V o 480 V para uso residencial y comercial.

un single substation power transformer can handle 10 MVA a 1.000 MVA y pesa hasta varios cientos de toneladas. La falla de una unidad de este tipo puede dejar a oscuras una región entera durante semanas, razón por la cual el monitoreo y el mantenimiento de los transformadores de las subestaciones se tratan como tareas críticas de infraestructura.

Cómo comprobar un transformador: métodos de prueba y qué buscar

Las pruebas periódicas previenen fallas inesperadas y extienden la vida útil del transformador. La prueba adecuada depende del tipo de transformador y del equipo disponible.

Comprobaciones visuales y físicas básicas

• Inspeccione si hay fugas de aceite, corrosión, casquillos agrietados o aletas de enfriamiento dañadas.
• Verifique el nivel de aceite a través de la mirilla; El nivel bajo de aceite reduce el enfriamiento y la rigidez dieléctrica.
• Escuche si hay zumbidos, zumbidos o crujidos inusuales; los sonidos por encima del zumbido normal de 100 a 120 Hz pueden indicar holgura del núcleo o descarga parcial.
• Verifique que los ventiladores o las bombas de enfriamiento (si están presentes) estén funcionando correctamente.

Pruebas eléctricas

• Prueba de relación de vueltas (TTR): Confirma que la relación entre el voltaje primario y secundario coincide con la placa de identificación. La desviación aceptable suele ser ±0,5% de la relación de la placa de identificación.
• Prueba de resistencia de aislamiento (IR): unpply 500 V or 1,000 V DC via a megohmmeter between windings and between windings and core. Values above 1.000 MΩ generalmente se consideran saludables para unidades de media tensión.
• Resistencia del devanado CC: Detecta vueltas en cortocircuito o conexiones sueltas. Compare los valores medidos con los datos de fábrica; las desviaciones superiores al 2% justifican una investigación.
• Análisis de gases disueltos (DGA): Para transformadores llenos de aceite, identifica fallas incipientes midiendo los gases disueltos en el aceite aislante (p. ej., acetileno indica formación de arcos, hidrógeno indica descarga parcial).
• Prueba de factor de potencia/tan delta: Mide las pérdidas dieléctricas en el aislamiento. Valores superiores 0,5%–1% para sistemas de aislamiento de papel-aceite sugieren entrada de humedad o envejecimiento.

Intervalos de mantenimiento recomendados

Elegir el transformador adecuado para su aplicación

La selección de un transformador implica hacer coincidir varios parámetros con la carga y el entorno. Un tamaño insuficiente provoca sobrecalentamiento y fallos prematuros; el sobredimensionamiento desperdicia capital y aumenta las pérdidas sin carga.

• Clasificación kVA: Calcule la carga total conectada (en kW) dividida por el factor de potencia, luego agregue un margen de seguridad del 20 al 25 % para futuras expansiones.
• Relación de voltaje: Haga coincidir el voltaje primario con el suministro y el voltaje secundario con los requisitos de carga; Confirme el rango del cambiador de tomas si el voltaje de suministro varía.
• Clase de aislamiento: Elija el tipo seco para lugares interiores sensibles al fuego (por ejemplo, hospitales, rascacielos); sumergidos en aceite para subestaciones exteriores donde se necesitan clasificaciones más altas.
• Frecuencia de funcionamiento: Confirme la compatibilidad de 50 Hz o 60 Hz: un transformador diseñado para 60 Hz se sobrecalentará y saturará si se opera a 50 Hz con el mismo voltaje.
• Condiciones ambientales: Para entornos húmedos, corrosivos o de gran altitud, especifique devanados encapsulados, revestimiento tropical o unidades con reducción de altitud.

Para aplicaciones industriales y de nuevas energías que exigen un rendimiento comprobado de los transformadores de baja frecuencia, Ningbo Chuangbiao Electronic Technology Co., Ltd. ofrece soluciones de ingeniería, desde transformadores de soldadura y reguladores de voltaje hasta transformadores inversores fotovoltaicos y unidades de sistemas de almacenamiento de energía, respaldadas por rigurosos estándares de calidad y una profunda experiencia en aplicaciones.
